設備簡介
該系列產品主要針對2.5D、3D玻璃、的大面開粗加工，以及外輪廓加工，4個切削主軸設計，多通道可單獨控制主軸升降，并采用直聯機械主軸設計，主軸切削扭矩大，對于玻璃等脆硬材料的粗加工有很大優勢。
技術特點
機床功能部件介紹

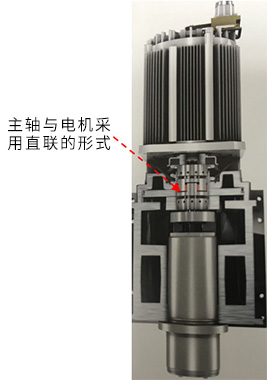

主軸電機
特點：
1、電機整體尺寸?。?br />
2、主軸電機可進行水冷，可降低溫升；
3、啟動響應快，功率扭矩高。
運動控制
特點：

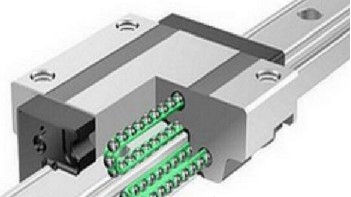

1、三軸采用滾珠線軌設計；
2、線軌的動、靜載荷分別達到100.6KN,與63.6KN；
3、采用P級線軌，線軌精度等級高,具有較好的互換性；
4、線軌的摩擦系數非常低，因此在快速移動過程中也能夠確保重復
精度和定位精度。
特點

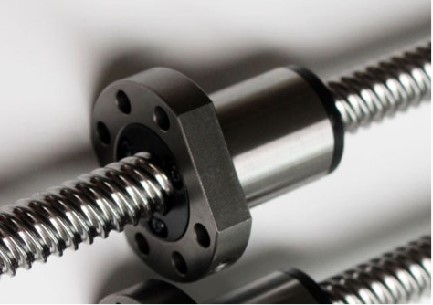

1、三軸采用精密磨制滾珠絲杠；
2、絲杠導程16mm、靜載荷分別達到16360kgf
與6050kgf；
3、絲杠經過預緊處理，能夠消除間隙。

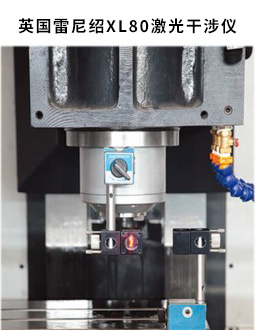

機床精度鐳射檢驗
1、整機都經過嚴格的鐳射檢測保證機床的定位精度及重復定位精度；

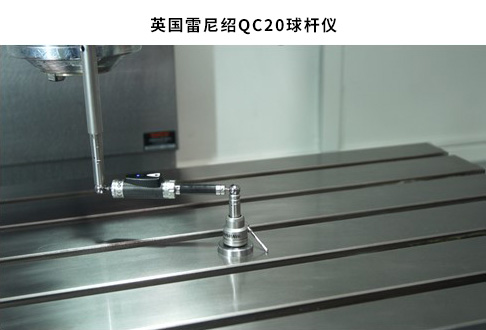

2、球桿儀真圓度檢測300mm要求0.012mm以內，確保各軸精度與垂直度。
與其他廠家機床對比
其他廠家的機床，用的是HSKE32的電主軸，主軸低速時的扭矩及功率較小，大面積粗加工時受其主軸性能的影響，切削效率較低。

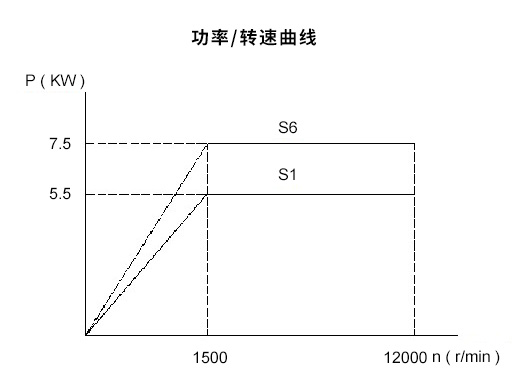

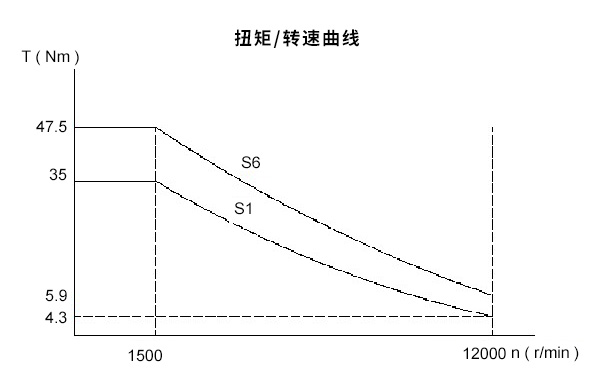

JT-DG-1050的主軸電機在低速時有較高的扭矩電機功率大，適合大面積開粗加工用。
| 規格 | UNIT | DG1050 | DG1050A |
| 工作臺 | |||
| 工作臺面積 | mm | 1100×500 | 1400×500 |
| T型槽(尺寸x間距x槽數) | mm | 14 × 100 × 4 | 14 × 100 × 4 |
| 工作臺最大荷重 | kg | 350 | 350 |
| 行程 | |||
| X軸行程 | mm | 300 | 300 |
| Y軸行程 | mm | 500 | 500 |
| Z軸行程 | mm | 160 | 160 |
| 主軸鼻端至工作臺距離 | mm | 100~260 | 80~240 |
| 主軸中心至機柱距離 | mm | 320 | 300 |
| 線軌 | |||
| 線軌系統 | mm | X:30/2/4滾珠 | X:30/2/6滾珠 |
| Y:35/2/4滾珠 | Y:35/2/6滾珠 | ||
| Z:25/2/4滾柱（四機頭） | Z:25/2/4滾柱（四機頭） | ||
| 主軸 | |||
| 主軸錐度 | BT30 | HSK E40 | |
| 主軸轉速 | r..p.m | 12000(直結式) | 30000 |
| 速度 | |||
| 切削速度 | mm/min | 1~10000 | 1~10000 |
| 快移速度 | mm/min | X\Y\Z:15000 | X\Y\Z:24000 |
| 精度 | |||
| 定位精度 | mm | X/Y/Z:0.012 | X/Y/Z:0.010 |
| 重復定位精度 | mm | X/Y/Z:0.008 | X/Y/Z:0.006 |
| 馬達 | |||
| 主軸伺服馬達 | SVM-90L-15-12 | ||
| 額定功率 | kw | 3.7 | |
| 額定扭矩 | n?m | 23.3 | |
| 三軸伺服馬達 |
X:130ST-M1461530LMDD Y:180ST-M23020HMBB Z:150ST-M191115HBB-Z |
X:130ST-M1461530LMDD Y:180ST-M23020HMBB Z:150ST-M191115HBB-Z |
|
| 額定功率 | kw | X：2.3、Y：4.7、Z：3.0 | X：2.3、Y：4.7、Z：3.0 |
| 額定扭矩 | n?m | X：14.6、Y：23、Z：19.1 | X：14.6、Y：23、Z：19.1 |
| 滾珠螺桿 | |||
| 滾珠螺桿直徑/螺距 | mm | X：Φ36/16 | X：Φ36/16 |
| Y：Φ36/16 | Y：Φ36/16 | ||
| Z：Φ32/16 | Z：Φ36/10 | ||
| 其它 | |||
| 電源要求 | 3Ф380V、50HZ、56KVA | 3Ф380V、50HZ、50KVA | |
| 所需氣壓 | kg/cm2 | 6.5 | 6.5 |
| 機器凈重 | kg | 4250 | 7000 |
| 機器尺寸(長×寬×高) | mm | 2635*2340*2655 | 2400*2340*2600 |
