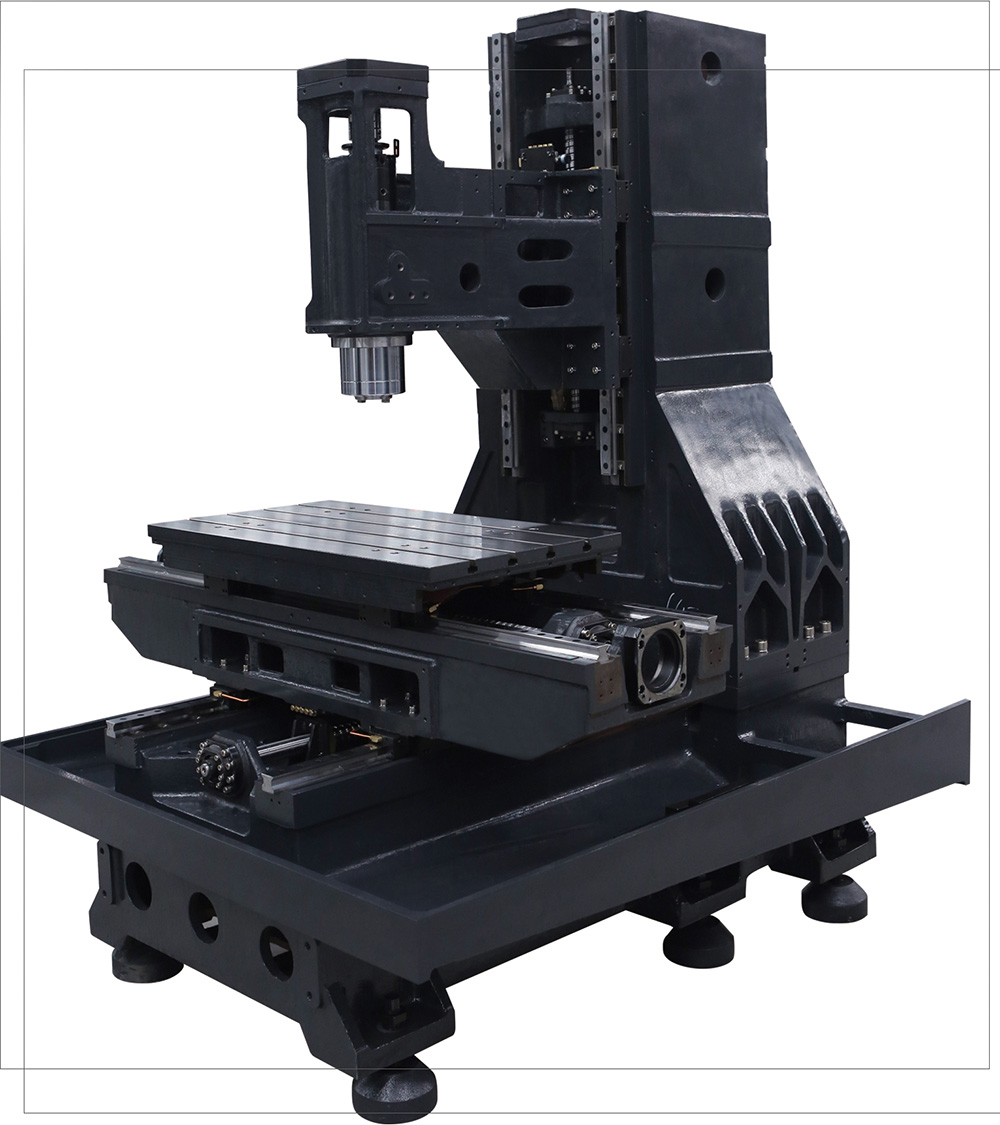

結構亮點

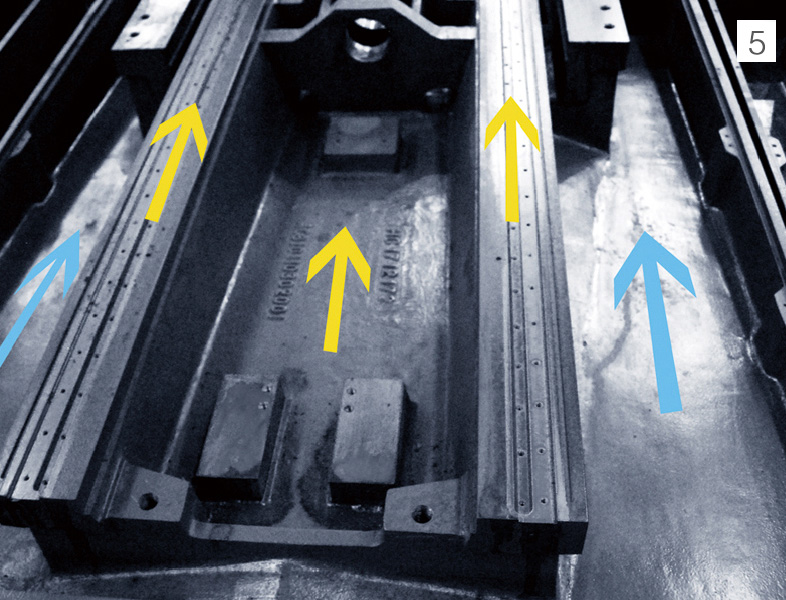

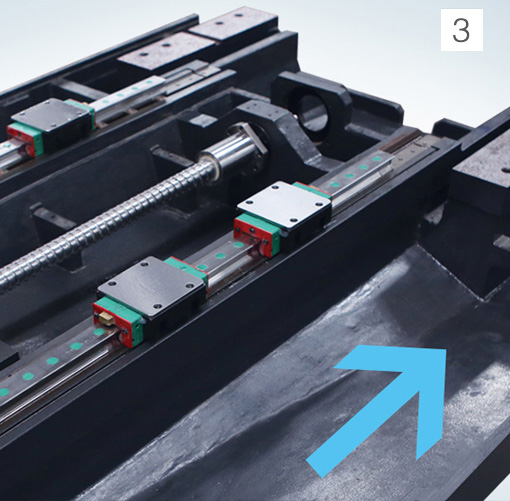

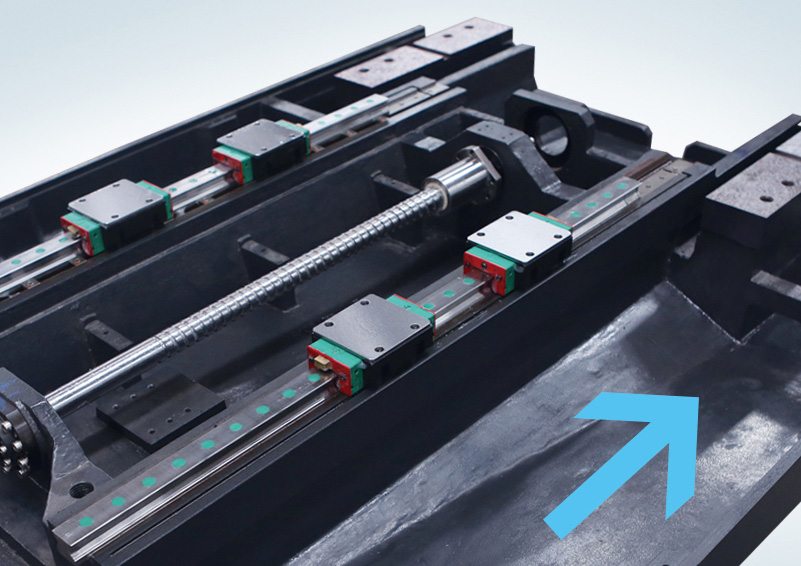

1、底座：底座跨距加大，有效分散上方受力，提高整體穩定性；

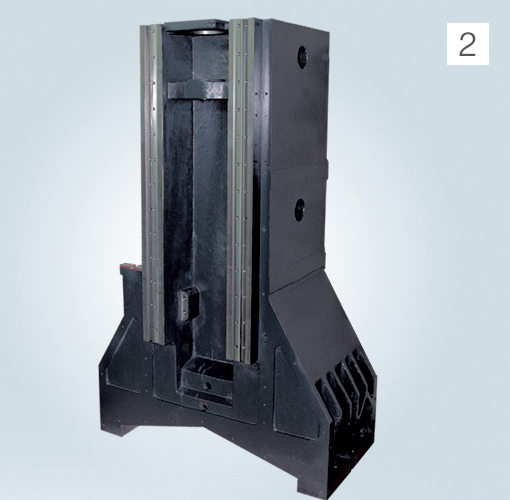

2、立柱：大跨距“人字型”立柱設計，加之合理的筋條布置，提供最佳支撐剛性；

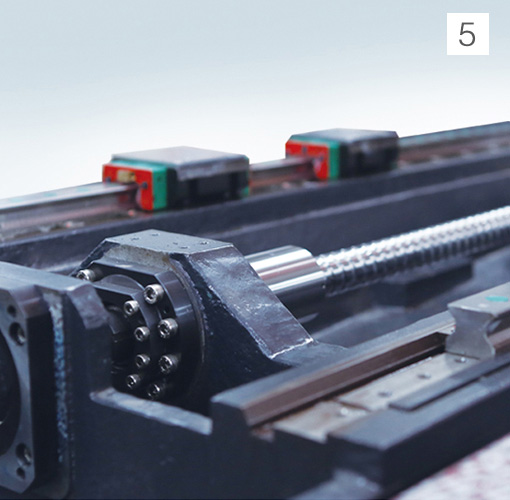

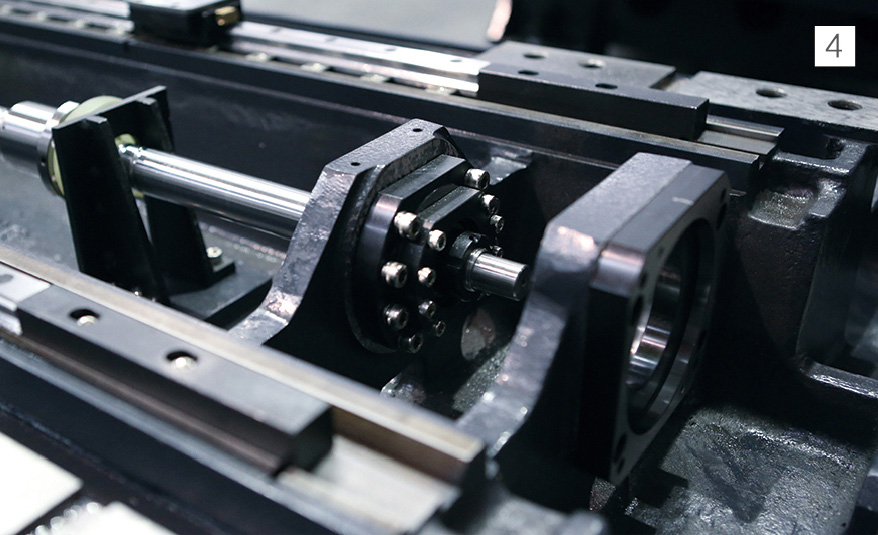

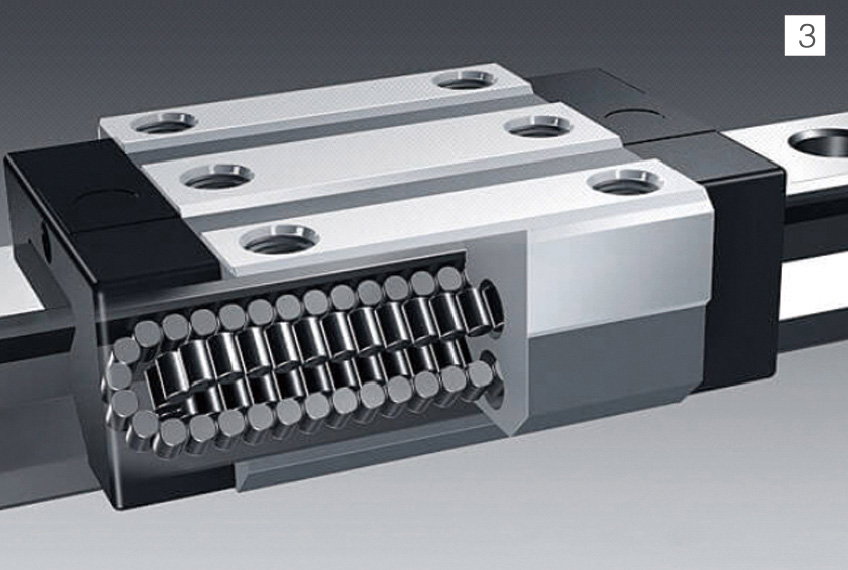

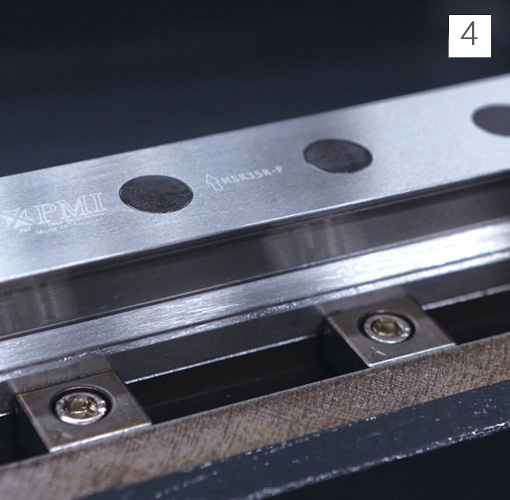

3、傳動部件：三軸皆使用精密級絲桿，并予以適當?shù)念A(yù)壓，尾端采預拉設計，配合高精密級低阻力線軌，確保高速、高精度加工要求。
VL850配置
| 工序 | 刀號 | 刀具 | 加工方式 | 轉速 | 進給 | 加工時間 |
| 1 | 8 | D50銑刀盤 | 面銑 | 8000 | 3000 | |
| 2 | 5 | D10立銑刀 | 粗加工 | 7800 | 2600 | |
| 3 | 1 | D10立銑刀 | 精加工 | 8600 | 1600 | |
| 4 | 3 | D3.5鉆頭 | 鉆孔 | 6300 | 2500 | |
| 5 | 2 | D4立銑刀 | 精加工 | 7400 | 1200 | |
| 6 | 3 | D3.5鉆頭 | 輪廓倒角 | 6000 | 2500 | |
| 7 | 4 | D1.7鉆頭 | 鉆孔 | 6700 | 1000 | |
| 8 | 7 | M2絲錐 | 攻絲 | 3000 | 1200 | |
| 9 | 9 | M4絲錐 | 攻絲 | 3000 | 2100 | |
| 00:23:18 |

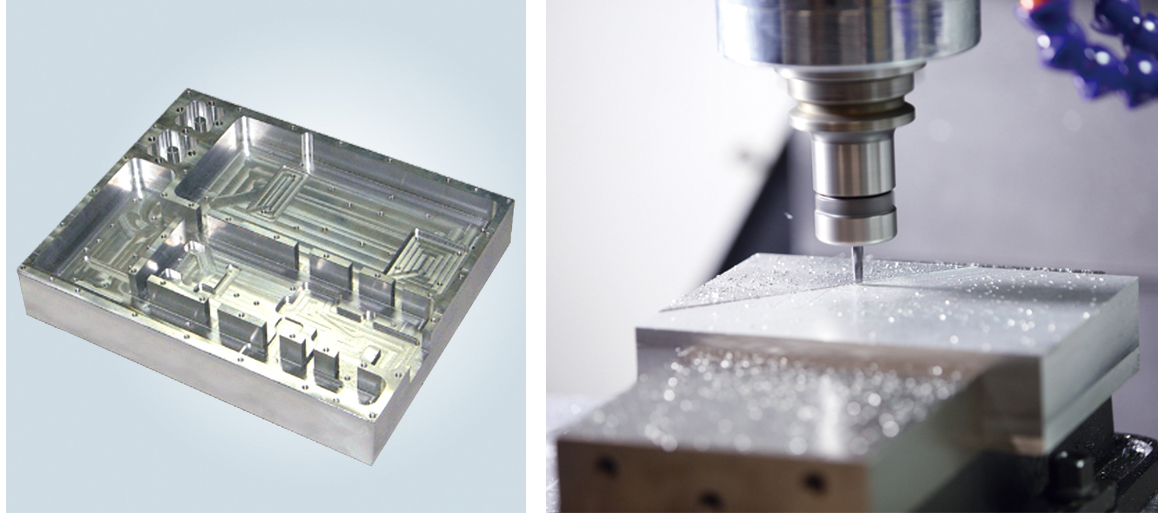

加工適用范圍：鋁加工、精密模具、精密零件加工
標配FANUC 10000rpm主軸電機功率扭矩圖

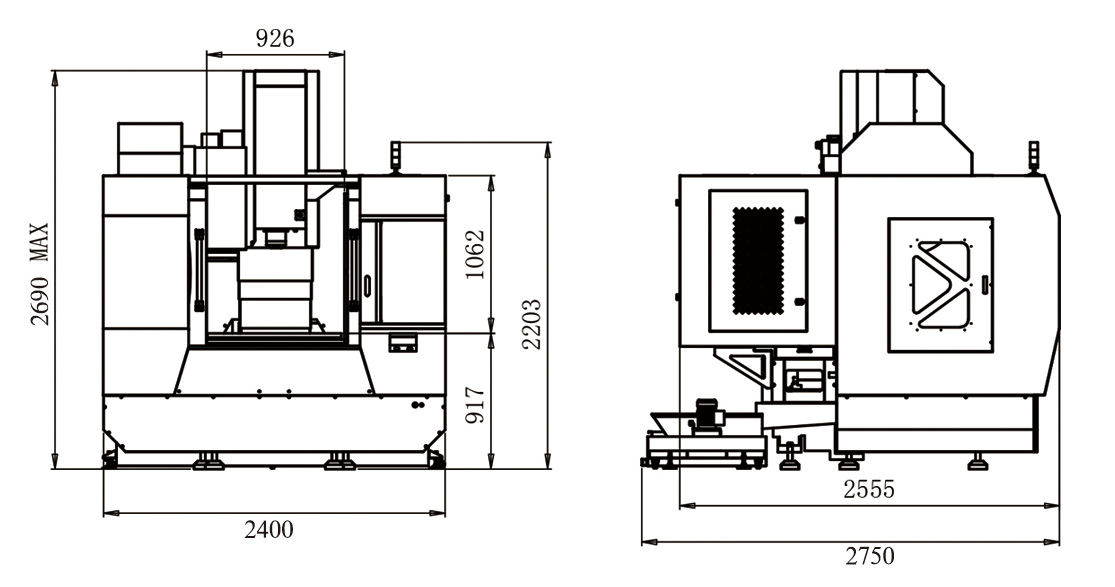

外形尺寸
| 規 格 | 單 位 | 高速立式加工中心 | |
| VL850 | |||
| 工作臺 | 工作臺尺寸 | mm | 1000×500 |
| T型槽（個數-槽寬×間距） | 4-14×100 | ||
| 最大載重 | kg | 700 | |
| 行程 | X軸行程 | mm | 800 |
| Y軸行程 | 500 | ||
| Z軸行程 | 500 | ||
| 主軸鼻端至工作臺面距離 | 90-590 | ||
| 主軸中心至立柱距離 | 550 | ||

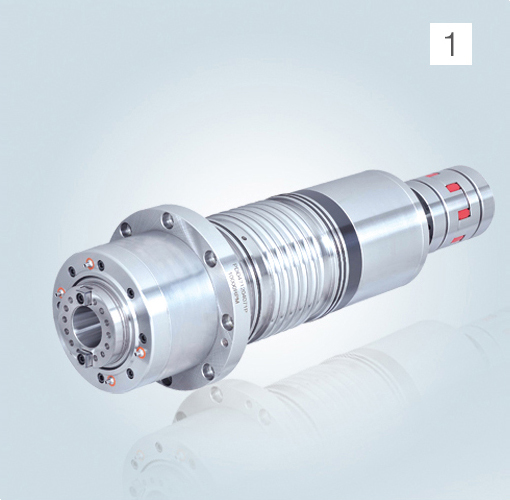

| 主軸 | 標配主軸 | 直結式 | |
| 主軸轉速 | rpm | 10000 | |
| 主軸錐度 | BT40 | ||
| 速度 | X/Y/Z軸快移速度 | m/min | 48/48/48 |
| 切削速度 | mm/min | 1-10000 | |
| 精度 | 定位精度（JIS） | mm | ±0.005/300 |
| 重復定位精度（JIS） | mm | ±0.003/300 | |
| 刀庫 | 刀庫形式 | 機械手刀庫 | |
| 刀庫容量 | T | 24 | |
| 最大刀具直徑/長度/重量 | mm/mm/kg | φ80/300/8 | |
| 換刀時間(T-T) | s | 1.55 | |
| 系統 | 系統型號 | FANUC 0i MF | |
| 其他 | 主軸電機功率 | kw | 7.5 |
| 電源要求 | 3φ380V/50HZ/20KVA | ||
| 所需氣壓 | kg/cm2 | 6.5 | |
| 機床重量 | kg | 4500 | |
| 外觀尺寸（長×寬×高） | mm | 2300×2810×2855 | |
